برش زدن ترک در آلتیوم دیزاینر

تا حالا برایتان پیش آمده در Altium Designer بخواهید در میانه ترک‌(ها)، قسمتی را پاک کنید. در ادامه به روشی برای برش زدن ترک در آلتیوم دیزاینر می‌پردازیم.

به تصویر زیر نگاه کنید.

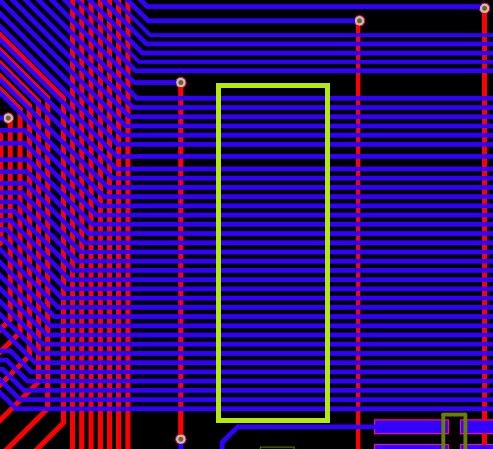

قبل از برش زدن ترک -دیجیلاگیست



در اینجا، بعد از کشیدن اتصالات مدار یا همان ترک‌ها در محیط آلتیوم دیزاینر، به این نیاز داشتم قسمتی که درون کادر هست را پاک کنم. به طور عادی اگر ترک‌های عبوری از این ناحیه را انتخاب کنیم، ممکن است مجبور شویم مقدار زیادی از ترک‌های کشیده شده را حذف کنیم که مطلوب ما نیست و موجب می‌شود زحمت زیادی از ما هدر رود. اما اگر راهی باشد که تنها به اندازه‌ی همین کادر ترک‌ها را پاک کنیم چطور؟ به نظر عالی می رسد.

خوشبختانه آلتیوم دیزاینر این امکان را دارد و شما می توانید به اندازه کادر نشان داده شده، ترک ها را پاک کنید.

برای این کار ابتدا به لایه ترک(های) مورد نظر می‌رویم.(در اینجا Bottom Layer). بعد در منو Edite، روی گزینه Slice Track کلیک می‌کنیم.

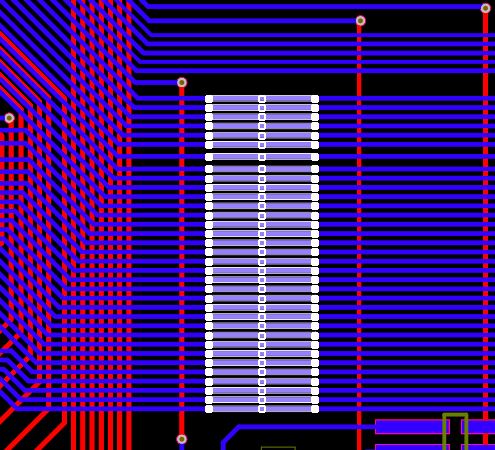

بعد از برش زدن ترک -دیجیلاگیست

حال می‌توانیم ترک‌های مد نظر خودمان را برش بزنیم و سپس با انتخاب قسمت‌های برش خورده، آن‌ها را پاک کنیم.
